NucleArm™

Le Nuclearm™ de Maranda Lauzon est un système de prélèvement TEP. Il est spécifiquement conçu pour être utilisé à l’intérieur des hottes TEP présentes dans les laboratoires chauds en médecine nucléaire.

Il a été conçu pour accommoder les positions critiques du prélèvement, tout en réduisant le nombre de manipulation des contenants en tungstène requise. Le système fonction à l’aide de plusieurs pivots.

• Le pivot #1 (rotation du bras autour de l’axe Z) permet le placement du système en position de prélèvement ou en positon de rangement.
• Le pivot #2 (rotation du vial autour de l’axe Z) permet de positionner le vial à la distance désirée de l’utilisateur
• Le pivot #3 (rotation du vial autour de son centre de masse) permet de positionner le contenant dans les positions critiques du prélèvement
  • Perpendiculaire au flux d’air pour l’insertion de l’aiguille
  • Rotation vers le derrière de la hotte avant le prélèvement
  • 45 degrés vers le bas pour le prélèvement
  • Les pivots parallèle #4 permettent l’ajustement en hauteur du vial

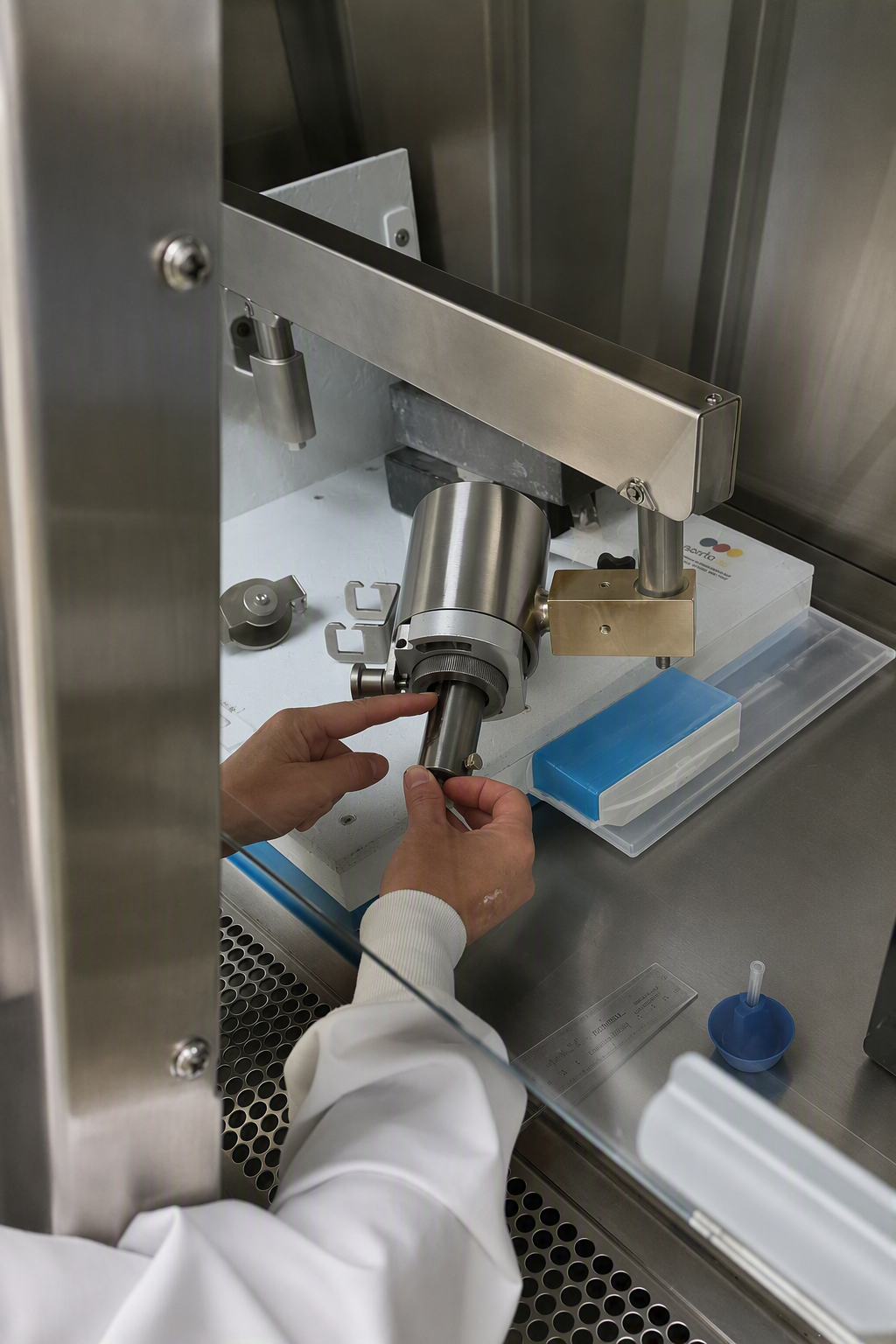

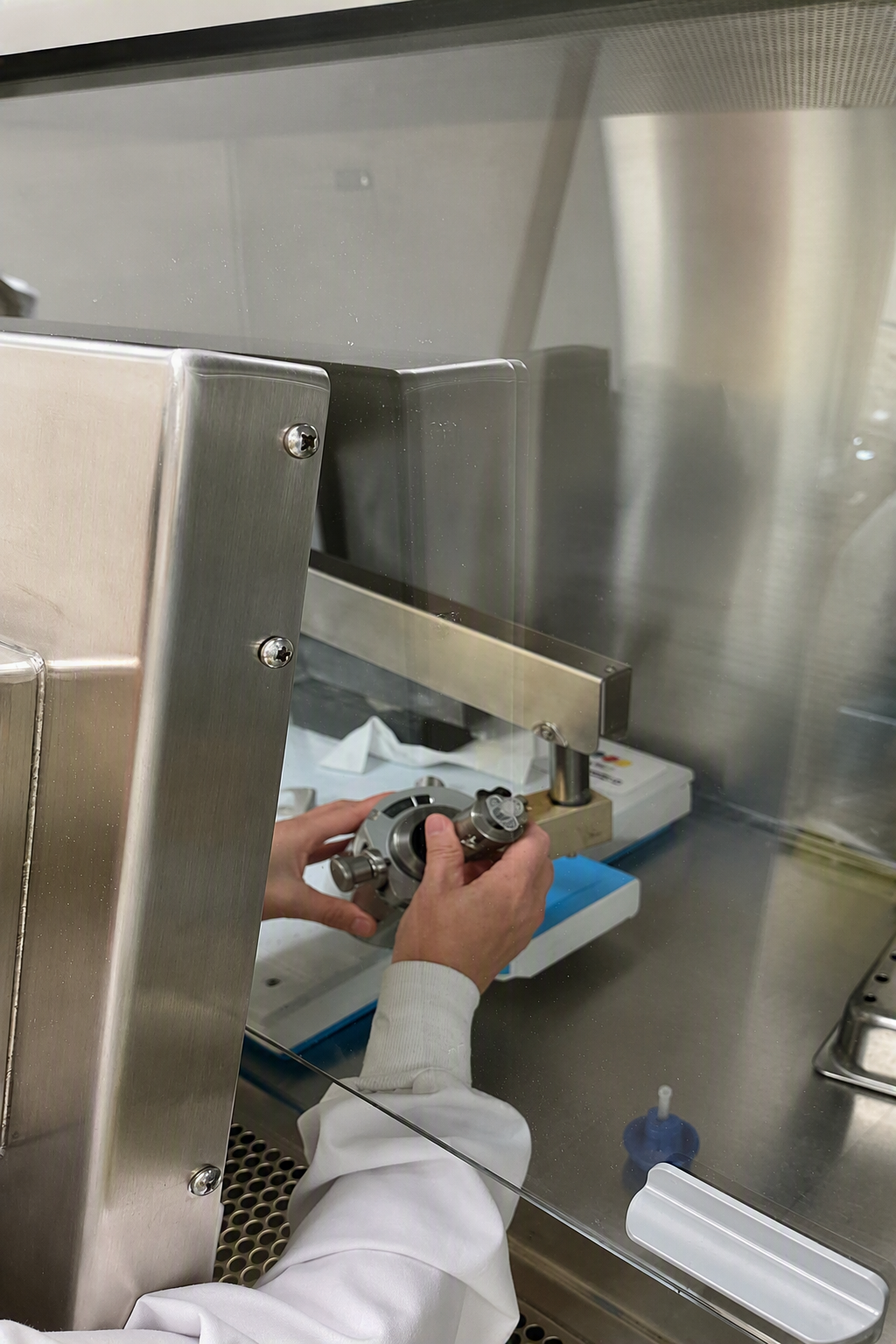

Le système de prélèvement est conçu pour supporter le vial de tungstène (item #7) pour éviter à l’utilisateur d’avoir à soulever cette masse. L’item #1 est conçu pour être retiré en enlevant l’item #5. Il peut ensuite être placé sur une table de travail pour insérer le vial en tungstène, pour éviter d’avoir à faire ces manipulations difficiles à l’intérieur de la hotte.

L’item #1 est conçu sur-mesure en fonction des contenants en tungstène spécifique au client. Cette compatibilité permet d’éliminer le besoin de retirer le radioisotope du contenant dans le quel il est reçu, éliminant en parallèle les risques d’exposition de l’utilisateur. Le concept représenté dans l’image ci-dessous est conçu pour être compatible avec le vial Intego pour l’injecteur automatique de Bayer. La compatibilité de l’item #1 permet le transfert rapide et sans risques du F-18 de l’injecteur automatique directement à l’enceinte de sécurité biologique. Cela permet la continuité du traitement des patients cédulés, en cas de maintenance ou de panne de l’injecteur automatique. L’utilisation des flacons de tungstène existant permet de réduire les coûts d’acquisition de ce type d’équipement.

Le système peut aussi être installé à l’intérieur d’une station de travail TEP (château de plomb et écran blindée de table), en changeant l’attache #3 pour une fixation directement sur la table. La fixation #3 peut aussi être installé directement au mur. La longueur de l’item #2 peut être modifiée en fonction de l’espace disponible. L’item #1 est peut aussi être fourni avec blindage, si requis.
